產品介紹

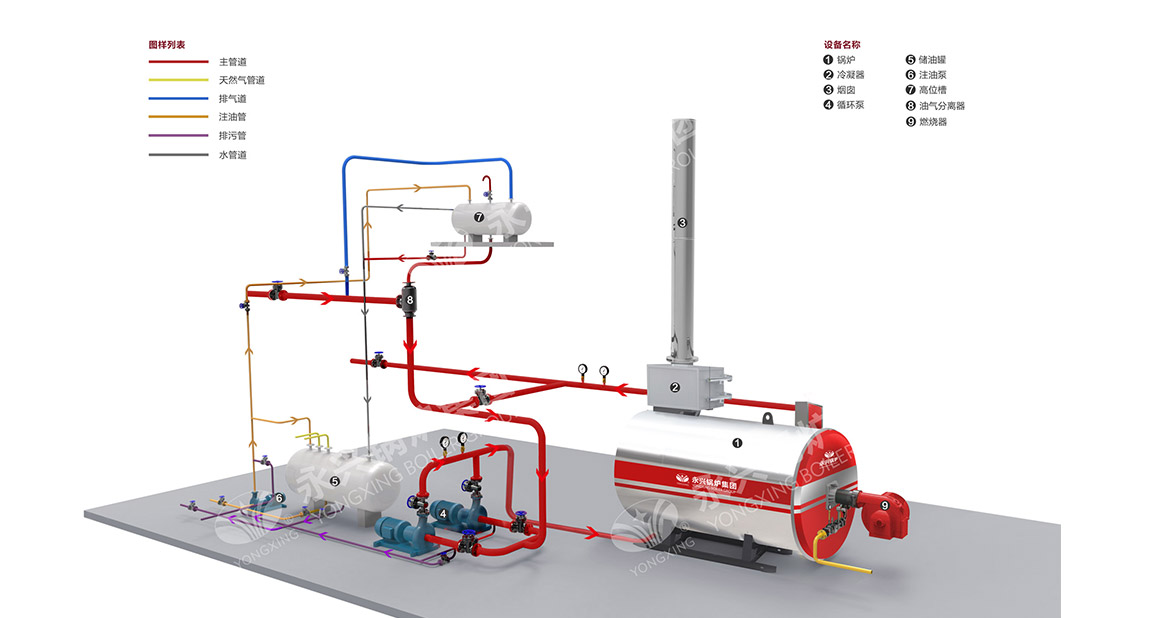

YY(Q)W臥式燃油/氣導熱油爐是一種新型供熱設備，以燃油、氣為熱源。鍋爐以導熱油為載體通過循環泵強制熱載體通過循環油泵強制熱載體液相循環，將熱量輸送給用熱設備后在返回?zé)釥t從新加熱。鍋爐受熱面結構緊湊，受熱面由內、中、外(或內、外)密排的圓盤管構成，內盤管為輻射受熱面，中、外盤管與內盤管的外表面構成對流受熱面。
YY(Q)W臥式燃油/氣導熱油爐燃料在內盤管組成的燃燒室內燃燒放熱，經輻射受熱面吸收大部分熱量后，高溫?zé)煔膺M(jìn)入對流受熱面并進行換熱。高溫?zé)煔獬鲥仩t后在空氣預熱器中加熱鍋爐燃燒所需的空氣，經除塵器由引風機將煙氣送至煙囪排入大氣。
YY(Q)W臥式燃油/氣導熱油爐廣泛適用于化工、油脂、石化、紡織、印染、塑料、橡膠、纖維、碳素、建筑、水泥、瀝青、金屬、涂裝、木材加工、造紙印刷、原子能工業等。
型號參數
| 型號規格 | 額定熱功率 （x104kcal/h) | 額定工作壓力 （Mpa） | 最高工作溫度 （℃） | 設計效率 （%） | 介質循環量 （M3/h） | 受熱面積 （M2） | 設計 燃料 | 爐內介質容量 （M3） | 最大運輸重量 （Kg） | 最大運輸尺寸 （MM） |
| YY(Q)W-240-Y(Q) | 20 | 0.8/1.0 | 300/320 | 94 | 16.6 | 19 | 油/氣 | 0.12 | 2110 | 1800x1100x2200 |
| YY(Q)W-350-Y(Q) | 30 | 28.1 | 23 | 0.25 | 2580 | 2100x1400x2450 | ||||
| YY(Q)W-500-Y(Q) | 40 | 32.5 | 35 | 0.31 | 3141 | 2710x1540x2230 | ||||
| YY(Q)W-700-Y(Q) | 60 | 45 | 39 | 0.36 | 4053 | 3130x1540x2230 | ||||
| YY(Q)W-1000-Y(Q) | 80 | 55 | 45 | 0.49 | 4382 | 3200x1800x2210 | ||||
| YY(Q)W-1200-Y(Q) | 100 | 64 | 56 | 0.61 | 5209 | 3400x2150x2200 | ||||
| YY(Q)W-1400-Y(Q) | 120 | 77 | 104 | 1.05 | 6400 | 4605x2070x2670 | ||||
| YY(Q)W-1900-Y(Q) | 160 | 82 | 109 | 1.4 | 9000 | 4490x1975x2600 | ||||
| YY(Q)W-2100-Y(Q) | 180 | 108 | 118 | 1.6 | 9156 | 4950x2000x2700 | ||||
| YY(Q)W-2400-Y(Q) | 200 | 128 | 129 | 1.8 | 10000 | 5300x2080x2750 | ||||
| YY(Q)W-3000-Y(Q) | 250 | 161 | 210 | 2.2 | 13000 | 5600x2170x2800 | ||||
| YY(Q)W-3500-Y(Q) | 300 | 225 | 244 | 2.75 | 14000 | 5800x2310x2850 | ||||
| YY(Q)W-4200-Y(Q) | 360 | 256 | 280 | 2.92 | 15000 | 6010x2800x2750 | ||||
| YY(Q)W-5000-Y(Q) | 400 | 290 | 310 | 3.05 | 16600 | 6600x2900x2860 | ||||
| YY(Q)W-6000-Y(Q) | 500 | 355 | 389 | 3.33 | 21550 | 7400x3100x3000 | ||||
| YY(Q)W-7000-Y(Q) | 600 | 408 | 469 | 3.69 | 28400 | 8000x3400x3150 |
性能優勢
1 精準控溫
導熱油爐溫度高、壓力低
2 多功能安全防爆裝置
爐體尾部設有防爆裝置，燃料發生爆燃瞬間產生的高能量，能自動復位。同時具有關火視鏡和檢修通道，維護方便
3 精密盤管設計
爐體內、外螺旋盤管采用多頭、小管徑鋼管制成、盤管的熱膨脹性能好、應力低、安全可靠
4 三回程設計
煙氣三回程介質流經內外盤管對流受熱面，采用較高的合理的煙氣流速保證爐體的充分換熱，鍋爐具有較高的熱效率
5 出力充足
鍋爐受熱面布置合理，面積大、傳熱效果好；供熱高達300℃以上，一般工作壓力在1MPa一下，安全可靠
6 結構緊湊
鍋爐結構緊湊，大大節約了鍋爐房的占地面積
